①在选项卡上选择【尊龙凯时人生就是搏BIM建模】，点击智能布置，选择【布置构造柱】功能；

②根据图纸相关信息，设置墙宽及构造柱尺寸信息后，勾选相应生成的规则；

③选择【楼层布置】即可实现一键布置。

备注：生成的构造柱族类型为：结构柱，结构柱具有钢筋属性，在前期布置构造柱功能界面时可以输入钢筋信息，后期就可以不用输入了。

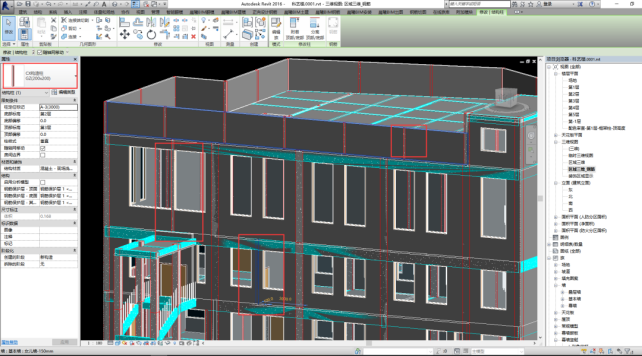

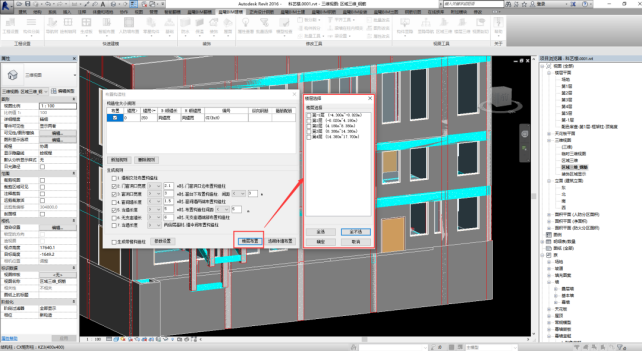

2-2智能布置构造柱（一键布置）

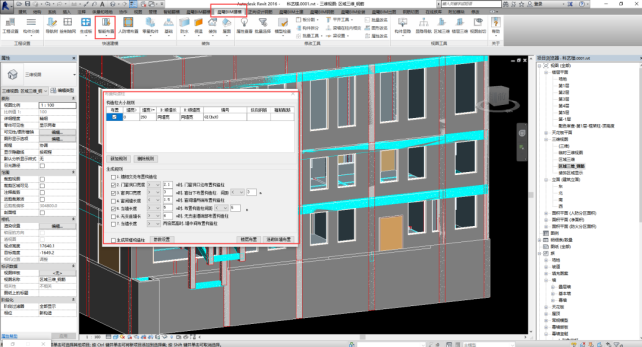

2-3智能布置构造柱

常见问题

①构造柱尺寸规格有多种情况，如100*200；200*200，在布置生成时能生成吗？

回复：可以的，构造柱的尺寸可以同墙宽，意思是说墙宽为多少，跟着一致的尺寸信息。也可以通过新加规则，输入构造柱的长宽信息。

2-4布置构造柱（新加规则）

②马牙槎构造柱是否可以生成？能生成一字型、T字型等情况？

回复：可以的，在布置之前勾选【生成带槎构造柱】功能。软件会判断墙体相交情况自动生成对应的情况。马牙槎参数信息支持设置：宽度、间距、高度。

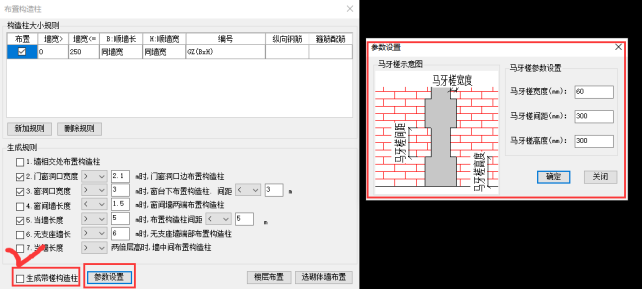

2-5布置构造柱（勾选生成带槎构造柱）

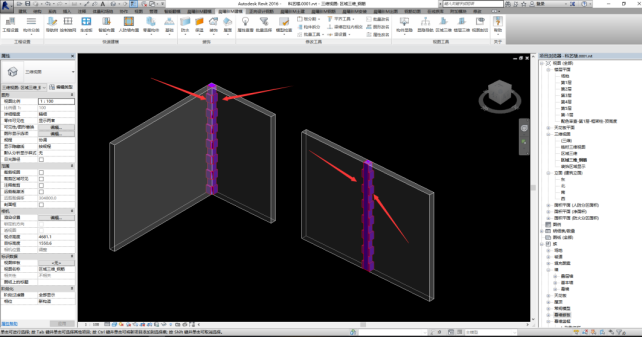

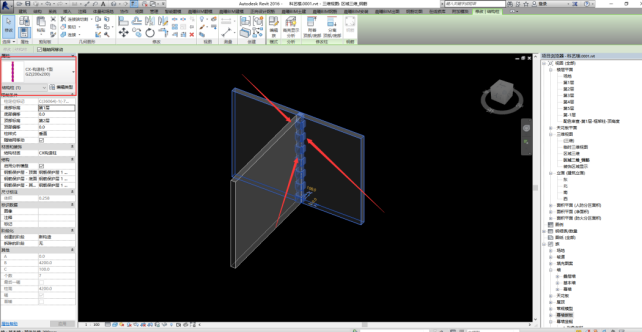

2-6布置构造柱（T字型带槎构造柱）

2-7布置构造柱（从左往右为L型、一字型带槎构造柱）

③布置构造柱完成后，是否有检查功能，可以看实际模型情况？

回复：勾选生成对应规则后，布置完成后，软件会作出提示，如下图所示：

会出现提示：重复布置、洞口宽不满足条件等情况，针对软件提示，进行相应修改。

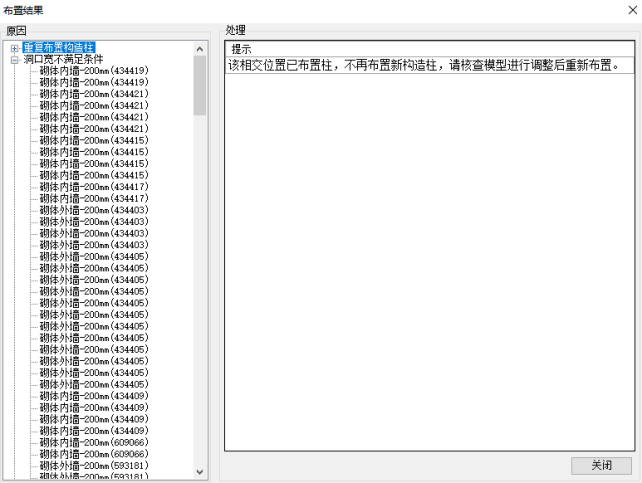

2-8布置结果

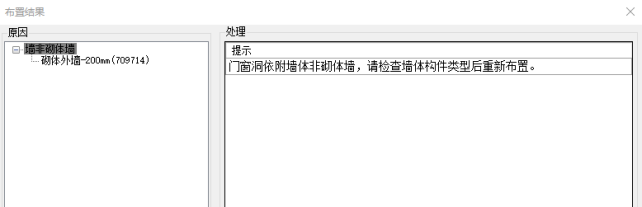

2-9布置结果（墙非砌体墙）

回复：遇到这个提示时，确认构件是否分类为砌体墙，在前面提到过构造柱是砖混结构的重要构件，依附于砌体墙。

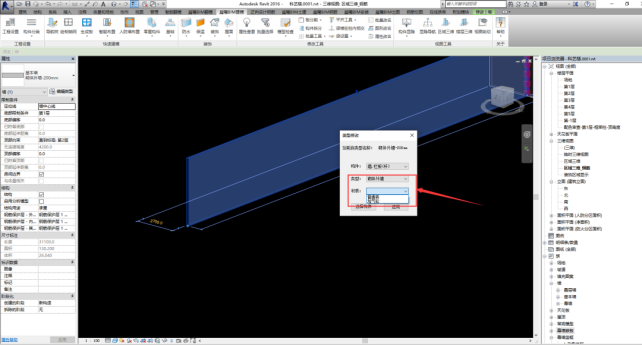

选图分类操作过程：选中构件—选图分类—选择构件、类型、材质。

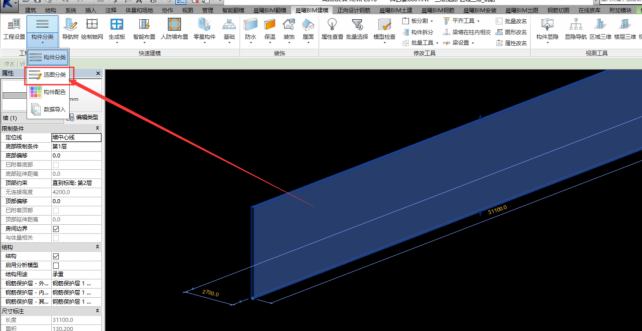

2-10选图分类（一）

2-11选图分类（二）

⑤按照布置规则，窗户两边经常需要布置带槎构造柱，此时窗户侧的槎是如何生成？

回复：软件智能布置会根据实际情况生成，若是遇到窗户，槎的部分是不会生成的。

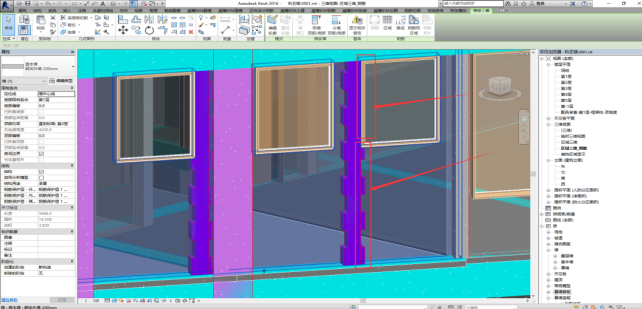

2-12带槎构造柱生成（遇窗户）
