    【尊龙凯时人生就是搏工匠】(桥梁)建模系列——标线建模

    新闻来源: 阅读数量:407 更新日期:2024/6/18

    在桥梁结构有警示和引导作用的除了各种标示牌,标线也承担了此种作用,它属于交通标志标线系统的一部分,与交通信号灯、交通标志等其他交通设施一起,共同构成了完整的交通管理系统。

    桥梁标线极其重要,它通过明确的线条和符号,为驾驶员提供明确的行驶方向和车道指示,帮助他们了解桥梁的结构和布局,从而更加准确地驾驶;标线中的某些特定图案或颜色,如中心线、车道分隔线、边缘线等,都具有提醒和警示的作用。标线遵循一定的规范和标准,可以提醒驾驶员注意行车安全,避免越线或违规行驶,提高行车安全性,如图1-1所示。


    1-1桥梁标线图

    因为标线有不同的类型与特征,例如中心线,位于桥梁中心的一条纵向线条,通常为黄色或白色,用于分隔对向行驶的车辆,提醒驾驶员保持在自己的车道内行驶、车道分隔线,分隔同向行驶的不同车道的线条,可以是实线或虚线,实线表示该车道之间不允许变道,而虚线表示在安全条件下可以变道等等。所以标线建模时使用的族也是不同的,revit建模时就需要先选择族,若布置为实线标线就根据图纸进行绘制或拾取线布置,若为虚线则布置时需注意间隔再放置,操作较为费时,可使用我们的标线建模功能减少布置时间。

    接下来详细介绍这两种方式的不同操作方式。


    标线的手动创建

    操作过程

    ①插入→链接CAD,将标线CAD底图链接到Revit中。

    ②选中需要布置的标线族。

    ③虚线标线,拖动标线族按照图纸间距进行放置即可;

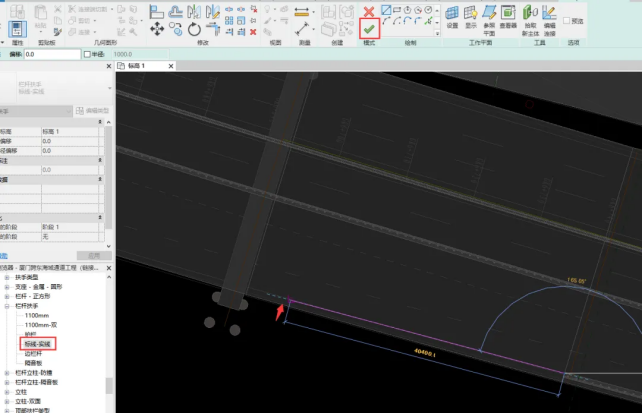

    ④实线标线,需绘制或拾取CAD线布置,点击上方√,标线会生成到图纸上对应位置上,如图2-1所示。


    2-1标线放置

    ⑤重复①-④,直至完成所有标线都放置完成。

    人工重复以上步骤的话会占用很大的时间成本,如果这些重复的操作交由工具来执行的话,能提高多少工作效率,节约多少时间成本呢?


    BIM工匠(桥梁)功能—【标线建模】

    BIM工匠(桥梁)中的标线建模工具,虚线标线与实线标线在同一界面就可进行设置,自动载入标线族,不需手动查找,可提取CAD线布置,操作简单,准确率高。


    操作过程

    ①在平面视图中导入道面CAD图纸,点击插入→链接CAD。

    ②在BIM工匠(桥梁)选项卡中选择【标线建模】,弹出路灯建模界面窗口;

    ③选择实线建模,下拉切换标线族;

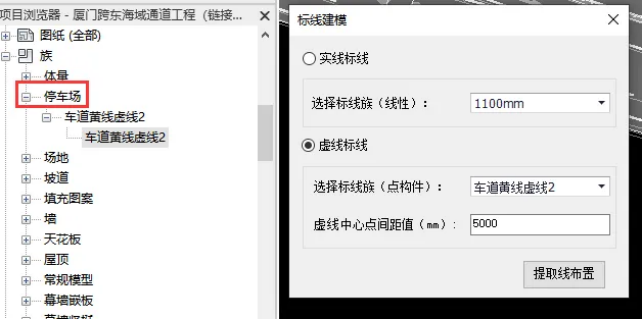

    ④选择虚线建模,下拉切换标线族且需输入虚线中心点间距值;

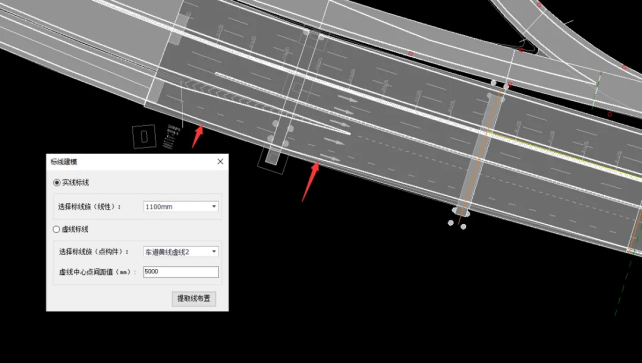

    ⑤设置完成后,点击提取线布置,拾取CAD线,即可生成标线,生成实线标线如图2-2所示,生成虚线标线如图2-3所示。


    2-2实线标线


    2-3虚线标线

    通过上述几个简单操作,能快速完成标线创建。


    常见问题解答

    ①标线建模功能中过滤了什么族?

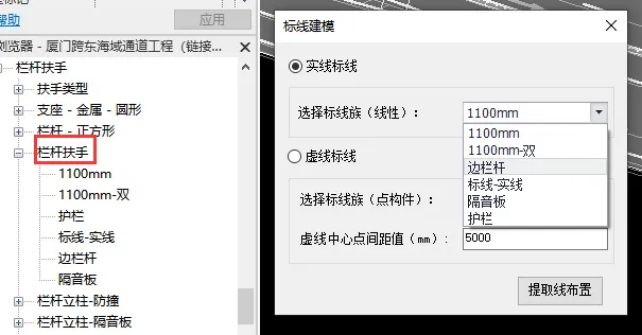

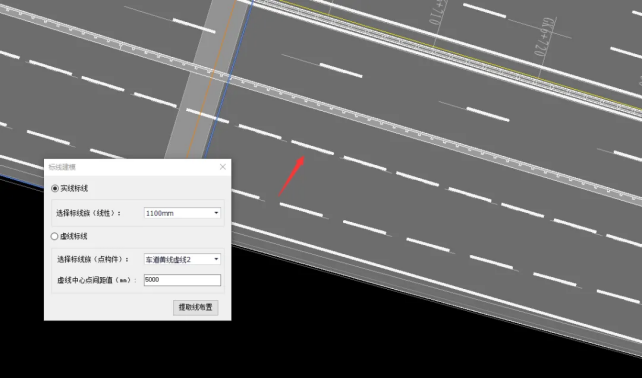

    回复:实线标线针对栏杆族,只要是栏杆扶手的都可以在本功能中使用;如图2-4所示;虚线标线只要是停车场下方的都会过滤进入界面,也都可以在本功能中使用,如图2-5所示。


    2-4实线标线过滤


    2-5虚线标线过滤

    ②可选中多条CAD线吗?

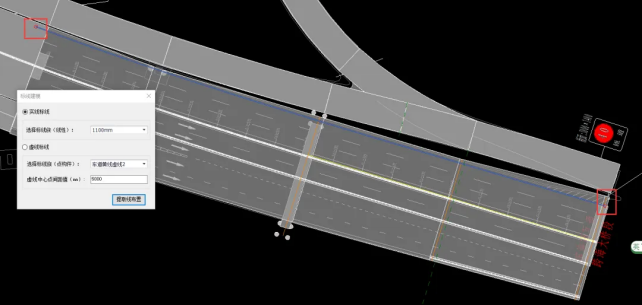

    回复:可选中多条连续的CAD线,选中线头尾会用云线圈出作为提示,生成标线后会自动删除提示云线。如图2-6所示。


    2-6云线提示

    ③虚线标线中需填写的虚线中心点间距值是代表什么?

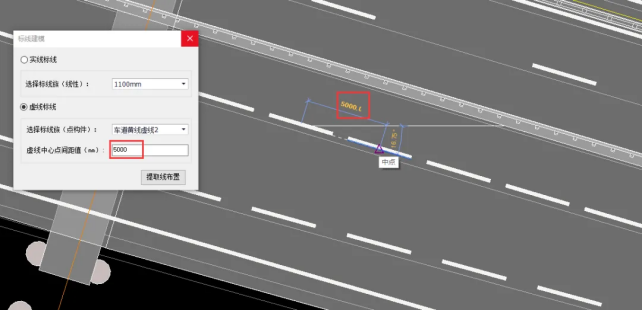

    回复:表示的是前一个虚线标线中心到后一个虚线标线的中心的间距,用来使虚线标线按固定数值生成,如图2-7所示。


    2-7未识别处云线圈出

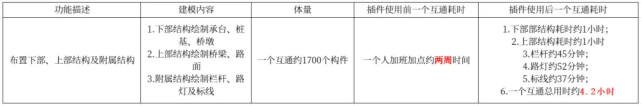

    为了更好的完成本次分享,我们也对首批使用桥梁建模的小伙伴们收集了软件使用反馈。这个功能从很大的程度上解决重复工作量的问题,切实解决了桥梁建模的问题,获得小伙伴们的肯定(附:3-1使用工具前后效率对比)。


    3-1 使用工具前后效率对比
