剪力墙钢筋布置
操作过程
①点击【尊龙凯时人生就是搏BIM钢筋】选项卡，【钢筋定义】功能；
②“构件类别”面板中选择砼墙节点；
③在“钢筋信息”面板中配筋信息单元格中输入配筋信息。

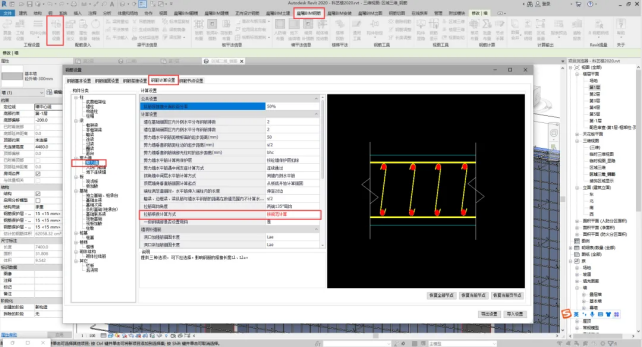

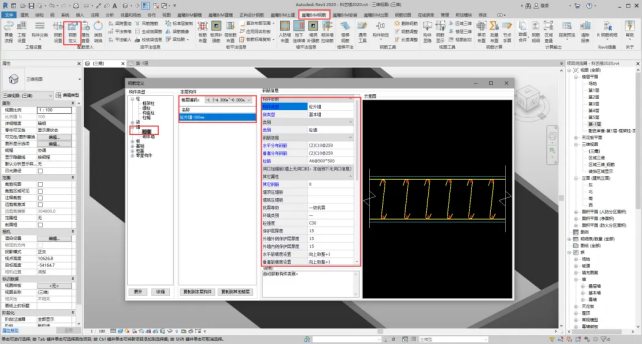

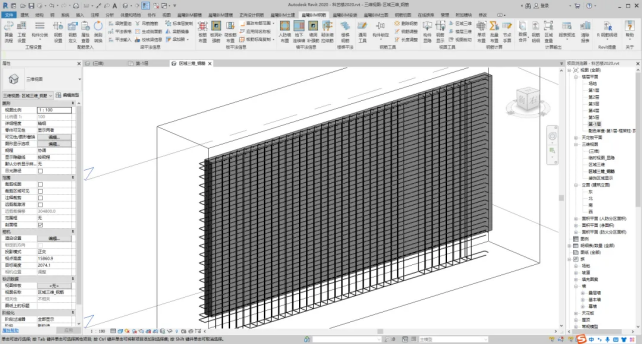

1-1砼墙钢筋布置（前） 1-2砼墙钢筋布置（后） 常见问题 ①剪力墙可以查看钢筋实体吗？ 回复：选择需要布置的剪力墙，点击【单项布置】后再点击【钢筋显示】查看钢筋实体。 ②剪力墙能不能生成拉筋的钢筋实体？ 回复：需要在【钢筋设置】里把【拉筋根数计算方式】设置为【按规范计算】即可查看拉筋钢筋实体。 1-3拉筋实体设置

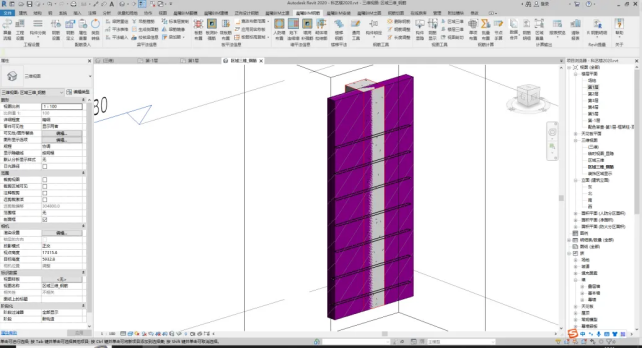

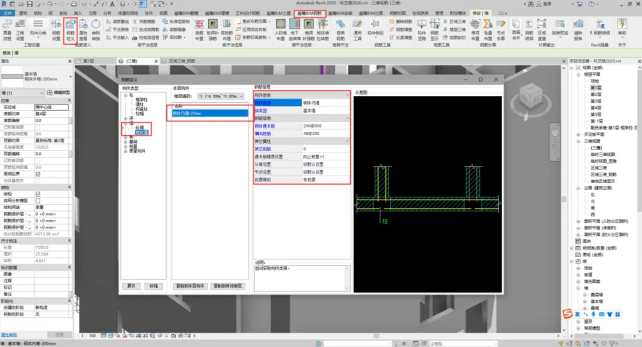

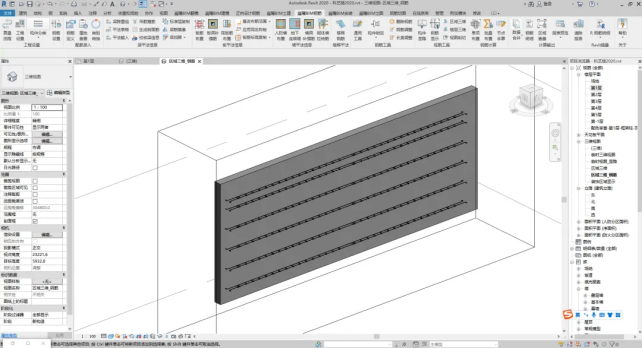

砌体墙钢筋布置 操作过程 ①点击【尊龙凯时人生就是搏BIM钢筋】选项卡，【钢筋定义】功能； ②“构件类别”面板中选择砌体墙节点； ③在“钢筋信息”面板中配筋信息单元格中输入配筋信息。 2-1砌体墙钢筋布置（前） 2-2砌体墙钢筋布置（后）

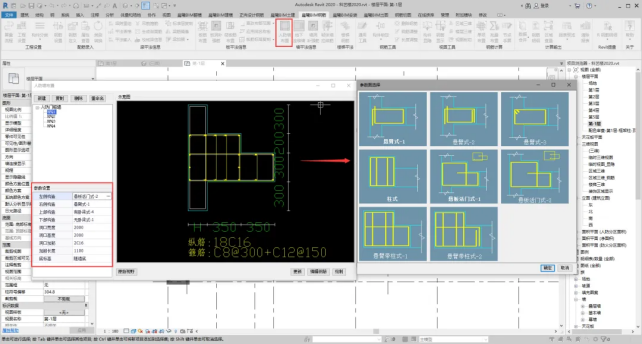

人防墙布置 使用背景 用于创建含钢筋信息的人防墙构件图元。 操作过程 ①点击【尊龙凯时人生就是搏BIM钢筋】选项卡，【人防墙布置】功能； ②在“参数设置”面板中选择需要更改的构造，选择需要更改的参数图； ③点击【绘制】按钮，在模型中砼墙构件上依次单击起点和终点，创建成功。 3-1人防墙钢筋布置（前） 3-2人防墙钢筋布置（后） 常见问题 ①人防墙构造尺寸参数怎么进行修改？ 回复：在人防墙参数设置窗口，点击示意图尺寸线上的绿色数字，弹出修改尺寸窗口，输入新尺寸数值，点击【确定】，完成尺寸修改，构造柱图中显示新尺寸参数值。 ②人防墙配筋信息如何修改呢？ 回复：在人防墙参数设置窗口点击【编辑钢筋】，弹出截面编辑窗口，采用界面上方按钮进行钢筋样式自定义，修改完成，点击【保存】即可。

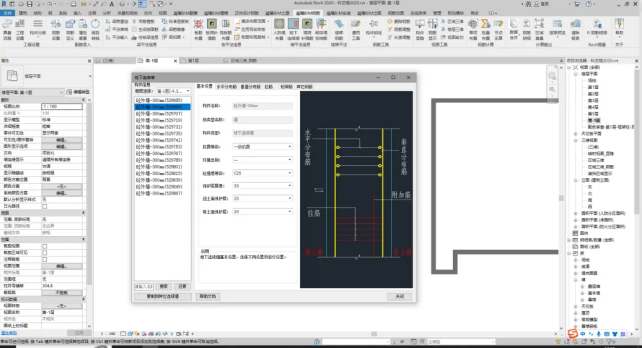

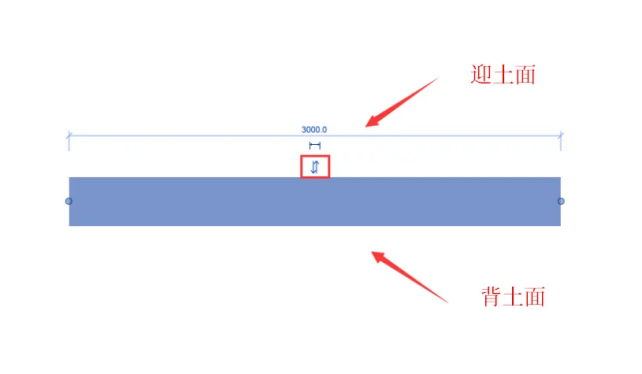

地下连续墙 地下连续墙是基础工程在地面上采用一种挖槽机械，沿着深开挖工程的周边轴线，在泥浆护壁条件下，开挖出一条狭长的深槽，清槽后，在槽内吊放钢筋笼，然后用导管法灌筑水下混凝土筑成一个单元槽段，如此逐段进行，在地下筑成一道连续的钢筋混凝土墙壁，作为截水、防渗、承重、挡水结构。 使用背景 该功能用于设置地下连续墙计算用的参数内容，如：保护层、抗震等级和钢筋配筋等内容。 操作过程 ①点击【尊龙凯时人生就是搏BIM钢筋】选项卡，【地下连续墙】功能； ②选择楼层，选择地下连续墙名称； ③设置对应的参数信息。 4-1地下连续墙钢筋布置（前） 4-2地下连续墙钢筋布置（后） 常见问题 ①如何辨别背土面保护层和迎土面保护层？ 回复：平面视图中剪力墙箭头标识所在一侧为迎土面保护层，非箭头一侧即为背土面保护层。 4-3标识符所在一侧为迎土面

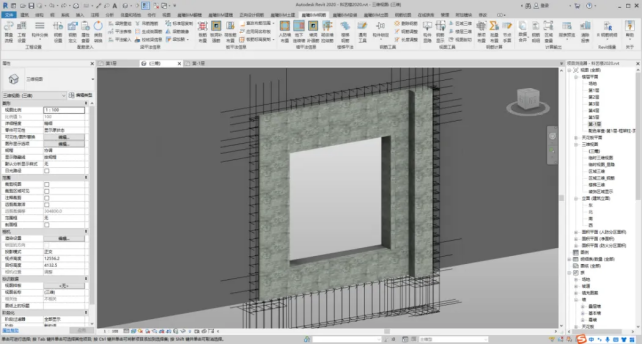

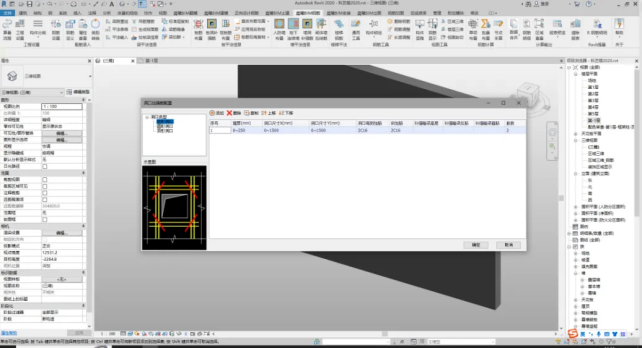

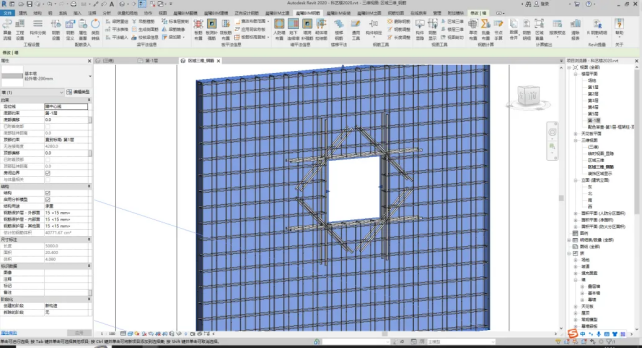

墙洞补强筋 使用背景 当砼墙有洞口时，输入墙洞补强筋及补强暗梁的参数，快速布置工程中所有的墙洞口钢筋。 操作过程 ①点击【尊龙凯时人生就是搏BIM钢筋】选项卡，【墙洞补强筋】功能； ②输入不同洞口尺寸，对应的墙洞补强筋配筋信息。 5-1墙洞补强筋布置（前） 5-2墙洞补强筋布置（后） 常见问题 ①设置好墙洞补强筋如何查看钢筋实体？ 回复：选择砼墙，点击【单项布置】，计算并布置砼墙与墙洞补强筋实体。

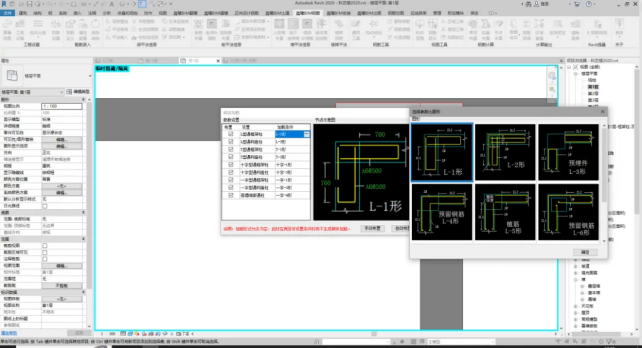

砌体墙拉结筋 使用背景 用于砌体墙和柱、砼墙之间拉结钢筋的载体布置。 操作过程 ①点击【尊龙凯时人生就是搏BIM钢筋】选项卡，【砌体墙拉结筋】功能； ②点击“加载条件”按钮，选择节点样式； ③回到砌体加筋样式设置窗口，选择布置按钮。 6-1砌体墙拉结筋布置（前） 6-2砌体墙拉结筋布置（后） 说明 ①选择手动布置时，需同时框选砌体墙和其相交的柱（框架柱、构造柱和墙柱）或砼墙构件来进行砌体墙载体布置。
